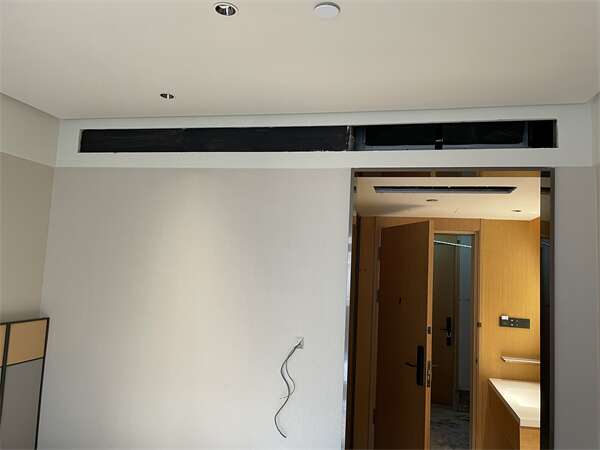

面板安裝錢

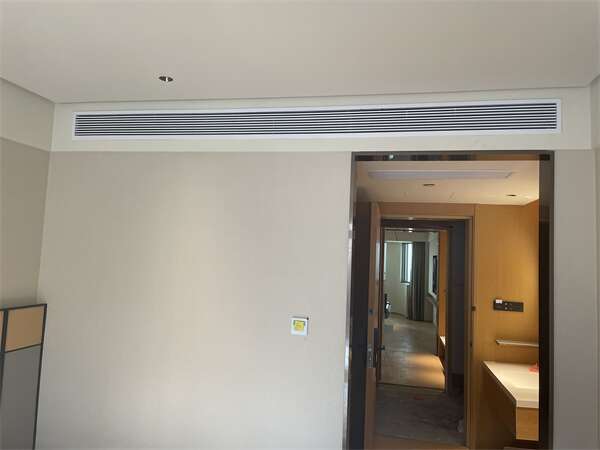

面板安裝后

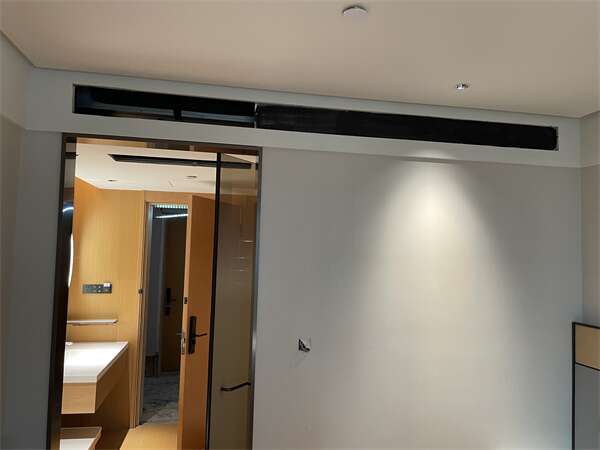

線控器和面板安裝前

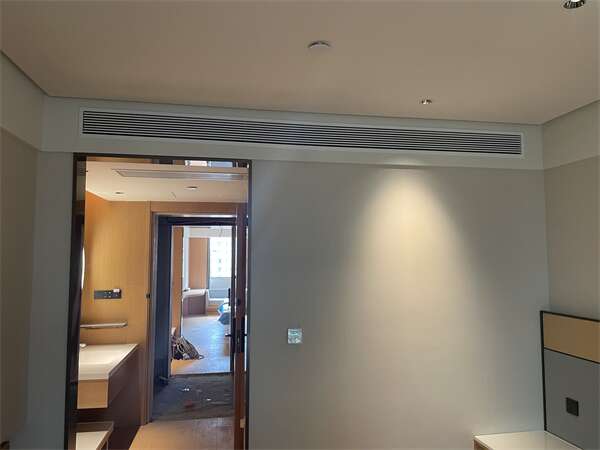

線控器和面板安裝后

安裝流程

 施工流程及工藝要求：

（一）、施工流程圖： 施工依照施工流程科學開展施工，每道工序完成后經檢查確認后方可進行下一道 工序的施工，每道工序之間應有明確的質量確認和工序交接。需要用戶及第三方現場 確認的關鍵工序應組織相關人員現場確認，并做好驗收記錄。 各工程分項之間的銜接應符合工程進度、工序等方面的要求。 施工流程圖

（二）、施工前的準備：

 1、圖紙會審與現場溝通 施工員現場認真閱讀選型方案及設計圖紙，領會設計意圖?？辈旃こ态F(xiàn)場，對施 工方案進行審核，審核當中發現設計相關問題應及時與設計及業務人員做內部溝通。 會同業主組織裝修設計單位、裝修施工單位開展現場圖紙會審和方案溝通，確定 施工方案。溝通過程中應詳細向用戶講解施工方案，盡力確保設計方案的正常實施， 格力家用中央空調安裝規范  如遇特殊情況現場不能達成一致意見應及時向公司設計反饋，以妥善解決。

現場審核 標準及溝通的內容及原則如下： 現場圖紙審核、現場溝通協商

（1） 機組冷量配置及容量配比的核校標準。

（2）主機安裝位置確定基本原則：

        1）機組安裝位置換熱條件盡可能滿足機組要求；

        2）機組安裝位置盡力減少噪音對用戶的影響；

        3）機組安裝基礎結構牢靠；

        4）機組安裝符合管路距離就近原則；

         5）機組安裝就位盡力降低安全風險。

（3）室內機安裝位置確定的基本原則：

 1）室內機位置應符合室內氣流組織合理原則；

2）室內機位置盡力滿足裝修效果；

3）室內機位置應預留充足的維護空間。 序號 審核項目 審核標準

1 冷量配置 不低于 180W

 2 內外機配比 50%—130%

 3 室內機同時開啟能力 外機容量 50%-100% 格力家用中央空調安裝規范

 （4）用戶電源條件確定要求：

 1）用戶電源類型、電源容量符合機組運行功率要求；

 2） 室內機室外機電源分別設置獨立的供電回路；

 3）用戶電源必須要具備可靠地接地線。

（5）冷媒管道的規劃布局原則：

 1）冷媒管路走向規劃應遵循力短原則；

 2）冷媒管道、分歧管排布走向應順暢避免主支管道交叉；

 3）冷媒管道走向應滿足用戶吊頂隱蔽原則；

 4）冷媒管道安裝應盡力沿墻體鋪設，盡力不影響業主頂部空間裝潢。

（6）冷凝水管道走向原則：

 1）冷凝水管道應遵循就近排放原則；

 2）冷凝水管道走向應確保排水坡度原則。

（7）墻體及梁體開孔原則

1）盡力減少墻體、梁體開孔數量原則；

 2）盡量避免在懸空梁部位開孔原則；

 3）梁體開孔必須避開梁體內部主鋼筋；

4）冷凝水管道盡力與冷媒管共用梁孔，因坡度需要另需開孔應遵循以上原則；

5）墻體、梁體開孔位置必須經業主報小區物業或開發商許可后方可作業。

（8）風口設置原則

1）機組出風口與安裝風口之間的帆布長度就短原則；

2）安裝出風口應確保出風暢通，出風口位置盡力避免燈帶及裝修造型的遮擋；

 3）回風口的設置面積尺寸不小于送風口面積的 3 倍；

4）回風口設置應于出風口安裝位置對應； 家用中央空調安裝規范

5）回風口設置位置應便于維護；

6）室內機檢修口位置應便于檢修；

7）室內機檢修口尺寸不小于 400*400 ㎜。

（9）、現場開工條件的確認 序號 項目 要求

1 臨時用電 現場水電開通，水、電卡余額充足。

2 外機吊裝 主機位置合理，吊裝方案可行，安全措施得力。

3 裝修申報手續 業主裝修申報手續完成。物業允許裝修。

 4 墻體梁體開孔 墻體、梁體開孔報批手續完成，物業準許施工。

5 人員出入 安裝人員現場出入手續備案完成。

6 其它 其它安裝協調事項。

（三）、工程安裝工藝要求及質量控制要點

 1、主機的安裝要點

 (1）室外機支架、基礎牢靠，滿足運行承重要求；

（2）室外機采用鋼架固定，地腳應安裝螺栓固定、機組采用混凝土基礎固定應采用地 錨或膨脹螺栓固定，并安裝橡膠減震或彈簧減震；

（3）室外機為避免冬季化霜水溢流，機組下部安裝排水嘴或排水管，室外機機組底腳 必須安裝減震墊；

（4）室外機安裝常見問題：  家用中央空調安裝規范

 1）室外換熱效果不好導致的機組高壓保護以及運行效果不理想；

 2）機組基礎共振及機組減震減震效果不良導致的運行音噪增大。

2、室內及安裝要點 室內機安裝步驟遵循：1 機組安裝定位；2 設備開箱檢查；3 吊裝室內機；4 內機 調整校準；5、防塵保護。

（1）室內機位置的確定要求： 1）頂部掛件有足夠的強度來承受機組的重量； 2）有足夠的標高滿足冷凝水排放； 3）機組出風回風暢通，確保空氣良好循環； 4）機組接管側、后下部有足夠的檢修和維護空間，方便維修及保養。

（2）室內機安裝前的檢查要求： 為避免機組帶病安裝造成后期工程隱患及工期影響，室內機安裝前對機組系統壓 力、運轉部件及隨機附件進行驗收和確認。具體內容如下： 1）機組開箱后目測外觀良好，風機部件轉動靈活； 2）頂住注氣閥，有明顯的氣體噴出，視為機組氣密性良好。若沒有氣體噴出，機組 必須經過氣密性復檢確認合格后方可安裝； 3）檢查核對機組裝箱單，清點機組隨機附帶物品齊全。 安裝前壓力檢測 隨機附件清點 格力家用中央空調安裝規范

 （3）室內機吊裝 1）室內機安裝定位建議采用安裝模板定位，一次性做好四個孔位標記，機組安裝 與墻體平行。若一個吊桿空位遇到鋼筋，則定位全部重新再調整，確保吊桿平直，受 力均勻。 2）鉆孔及固定吊桿采用 M8 或以上國標吊桿，鉆孔深度為 6~7 公分，嚴禁采用膨 脹螺栓直接固定。 室內機定位示意圖 吊桿安裝示意圖 吊桿鉆孔長度示意 吊桿安裝完成 3）室內機吊裝時，應該多個人配合施工，避免出現安全事故，同時安裝過程中應 注意以下幾點： A、注意機組安裝方向，機組送風口應朝外安裝，不能反向安裝； B、機組頂部與天花板的間隙不能小于 20 ㎜； C、為不影響后期安裝及維修工作，機組接管側的吊桿長度不允許超出連接管位置。 格力家用中央空調安裝規范

（4）機組水平校準 為保證機組運行平穩，減小共振噪音以及確保冷凝水排放，需對機組吊裝進行水平 校準。 1） 機組固定吊桿上下僅需設置螺母； 2）機組必須用水平檢測儀對整機進行水平檢測，保證機組前后水平，左右側依照 排水方向設置排水坡度。 室內機安裝、固定及水平校準

（5）機組防塵保護 為了避免裝修過程中灰塵及腐蝕性氣體進入設備，影響室內空氣質量、影響電機運 行部件潤滑效果，機組吊裝完成后應對機組采取成品保護措施。 1）對機組電機、風機、進出風口進行包裹防塵。 2）防塵罩應方便拆卸，在隱蔽后從風口位置徹底拆除，以防止碎片進入風機。 3）為確保裝修對能夠及時掌握吊頂風口開口尺寸及開口位置，防塵罩外部醒目位 置應張貼風口參數聯系方式及其它提示信息內容。 室內機安裝防塵罩 室內機標識 格力家用中央空調安裝規范

3、銅管系統的安裝：

（1）銅管材質的要求： 依據《中央空調設計選型手冊》選擇合適型號規格的銅管，材質為脫磷無縫 紫銅管 TP2M （TP2Y），滿足國標 GB/T17791-2007《空調與制冷用無縫銅管》的要求， 常用型號規格如下：

（2）銅管的加工制作注意事項 1）銅管的加工分為割管、清洗、彎管、脹管、擴口等操作。銅管的存放、制作、 及安裝過程中必須遵循清潔、干燥、氣密性三原則。銅管在非施工操作期間均必須隨 時保證管口封閉。 格力家用中央空調安裝規范 2）銅管切割，去毛刺必須采用專業割刀，嚴禁使用其他工具進行切割，切割管口應平 整無毛刺。 3）現場銅管穿保溫操作時，銅管兩端必須用膠帶進行防護，以避免回城進入。 4）對進場無防護的銅管材料，保證系統清潔度，可使用三氯乙烯或酒精進行清洗。（用 三氯乙烯把紗布沾濕，然后將鋼絲從銅管一端進入，從另一端拉出，反復清洗直至管 內無灰塵、雜質。若是盤管，可直接用氮?dú)獯祾撸?5）為保證管路安裝規范性，對于管徑＞12.7mm 的銅管，建議采用專業彎管器進行彎 管加工。彎曲加工時，根據銅管管徑選擇適合的彎管器。彎管過程中用力均勻，速度 適中，以避免加工過程中銅管內側起皺或變形。 6）管道的焊接接口不應放在彎曲部位，接口焊縫距管道或管件彎曲部位的距離應＞ 10cm。 銅管切口平齊 專業割管器切割 銅管施工期間風口防護 專業彎管器彎管操作 7）銅管脹管 格力家用中央空調安裝規范 13 杯狀口脹管加工用于同規格管徑銅管連接延長焊接方式必須的加工方法，

主要是 指承插管的加工。

 A、杯狀口的加工必須采用專業脹管器進行加工，不可用其他方式替代。

 B、脹口加工前，應確保銅管切割面平整無毛刺，脹管器脹頭光滑清潔，加工過程中用 力均勻，速度適中，且不斷觀察脹口情況，一旦發現脹口有傾斜、脹裂等不合格須立 即終止并準備重新加工。

 C、不同規格銅管的脹管要求如下表：

 D、脹管完成后，將插管接頭插入脹口內部，如果能靠摩擦力而不掉下則認為是合適。

 8）加工喇叭口

 A、喇叭口脹管加工用于銅管道與設備通過拉帽螺母進行連接必須的加工方式。

 B、喇叭口的加工必須采用專業脹管器進行加工，不可用其他方式替代。

 C、喇叭口脹口加工前，應確保銅管切割面平整無毛刺，脹管器脹頭光滑清潔，加工 過程中用力均勻，速度適中，且不斷觀察脹口情況，一旦發現有傾斜、裂口、雙眼皮 等不合格須立即終止并準備重新加工。 格力家用中央空調安裝規范

 D、不同規格銅管的脹管要求如下圖：

 E、喇叭口加工完成后，括扣面外觀對稱、平整光滑，無毛刺在拉帽螺母內部旋轉自如， 連接順暢為合格。

（3）銅管系統的焊接

 1）空調冷媒系統管路焊接采用氧氣釬焊方式，焊縫要求表面光滑，焊料飽滿均勻， 無虛焊、氣孔、焊瘤等缺陷。

2）焊接過程由于高溫氧化作用，焊接部位產生大量氧化物，會導致系統不良故障。 為避免焊接過程中產生氧化物堵塞系統，焊接必須采用氮?dú)獗Ｗo(hù)焊接措施。 格力家用中央空調安裝規范 15 采用氮?dú)獗Ｗo(hù)焊接管道內部 未采用氮?dú)獗Ｗo(hù)焊接管道內部

 3）為了保證充入管道的氮?dú)庵脫Q充分，氮?dú)獗Ｗo(hù)焊接時在管路焊接結束后持續的 向焊接管道沖入氮?dú)?0s以上，直到銅管完全冷卻為止，以達到焊接過程中隔絕氧氣 、 杜絕氧化的效果。

充氮保護的要點： ① 充入的氣體必須是氮?dú)猓瑲饬鞔笮】刂埔线m。氣壓 0.2~0.5kgf/cm2，即 0.02~0.05MPa（相對壓力)： ②充入的路徑要合理，必須是只有一個出口，且氮?dú)獗仨氁鬟^(guò)所在焊接的配管 焊接點： ③氮?dú)獬淙胲浌懿迦脬~管端口部位處必須要裹好，不能漏氣。釬焊后需持續向冷 媒管通入氮?dú)?10s 以上，并確保至焊接結束，銅管完全冷卻為止。 氮?dú)獗Ｗo(hù)原理圖 氮?dú)獗Ｗo(hù)系統連接系統圖 格力家用中央空調安裝規范 16

（4）分歧管安裝 分歧管的主要作用是將制冷劑合理分流。

安裝時要注意以下幾點： 1）分歧管必須與設備配套，不得使用廠家規定以外的產品； 2）分歧管安裝前一定要核對型號，與銅管規格需匹配； 3）在分歧管安裝時應選用規格適合的分歧管。分歧管接口應與上下游配管的管徑 匹配。 4）分歧管選型 5）分歧管只能采取豎直和水平兩種布置方式： 水平安裝時：要求三個端口在同一水平面上，夾角不應＞15°； 豎直安裝時：可以向上或向下，需保證三個端口在同一個立面上，但不允許傾斜。 格力家用中央空調安裝規范 17 6） 分歧管安裝位置選擇： a、分歧管安裝時必須水平放置，分歧管之間，分歧管與彎頭之間必須有 500mm 以上 的直管段距離，以避免各室內機的制冷劑偏流。 b、分歧管支管方向必須一致，不然會導致冷媒分配不均影響設備制冷制熱效果。 系統的吹掃

（5）銅管系統的吹掃清污 銅管焊接完成后，在連接室內機、室外機前，必須對整個銅管系統用 0.6MPa 左右 的氮?dú)膺M(jìn)行吹污處理。

（6）銅管系統氣密性試驗 冷媒銅管系統安裝完成后，為確保系統氣密性，必須對系統進行壓力試驗。

 1）壓力試驗是向銅管系統內部充入干燥氮?dú)獗３?4.0MPa（R410A 冷媒）左右的 壓力（高低壓雙端加壓）24 小時壓力無下降為合格。 格力家用中央空調安裝規范 18 氣源側連接雙端打壓數據標記

2）壓力試驗加壓的步驟：

3）壓力試驗注意事項： A、壓力試驗保壓期間應考慮時段、氣溫對壓力值的影響。環境溫度每有±1℃溫 差，便會有±0.1 kgf/cm2 的壓力差。 修正公式：實際值=加壓時壓力-(加壓時溫度-觀察時溫度)×0.1 kgf/cm2。 B、24 小時內壓降在 0.2 kgf/cm2 內為合格。 C、壓力試驗完成后應填寫壓力試驗記錄，請用戶或第三方監理人員進行確認。

（7）系統抽真空 1）真空泵的選用 真空泵的排氣量要達到 4L/min 以上；要求真空泵必須帶止回閥。在確定銅管連接 管無泄漏后，開始抽空作業。抽真空至壓力表指針指示在-0.1MPa 的位置，并維持該壓 力狀態 1 小時不變，則說明抽真空合格。 2）抽真空操作步驟： 格力家用中央空調安裝規范  A、抽真空前，再次確認氣、液管截止閥處在關閉狀態； B、將真空泵連接到氣管閥和液管閥上； C、抽真空 2 小時以上，檢查真空度是否達‐0.1MPa 或以上，如果真空度達不到， 說明可能存在泄露。應再進行一次漏氣檢查； D、如果連續抽真空仍不能達標，在確保無泄露的條件下，可以判斷是管道內含有 水分。這時應該采取真空破壞的方式將水分排出。具體做法是：向管道內充注 0.05MPa 氮?dú)?，抽真?2 小時，保真空 1 小時。如還達不到真空度‐0.1MPa，則重復此操作， 直至把水分排完為止； E、抽完真空后，關閉調節閥的閥門，停止抽真空并保持 1 小時。確認調節閥的壓 力沒有上升； F、真空操作的注意事項： （a）抽真空作業時必須對系統高低壓兩側雙端同時抽空。 （b）不同制冷劑系統不能用相同的真空泵抽取真空； （c）真空壓力值抽至-0.1MPa，關閉閥門及真空泵 1 小時內無回升，說明抽真空合 格。 4.冷凝水系統安裝

（1）機組與冷凝水連接必須采用柔性連接，以隔絕機組震動； 格力家用中央空調安裝規范

（2） 冷凝水主、支管均必須延排水方向保持一定的排水坡度，支管坡度大于 1%，主 管坡度大于 3‰；

（3）冷凝水應選取合理的管徑，一般情況下，支管不小于 DN20，主管不小于 DN25， 主機冷量大于 17kW 建議使用Φ 32 的管；

（4）冷凝水主管、支管對接時為防止對沖，管路標高須采取分別設置； （5）冷凝水主管距離過長時應在管路中間設置通氣管；

（6）冷凝水安裝好之后必須做滿水和排水實驗。 1）滿水實驗是從室內機處灌水讓室內機接水盤和水管充滿水檢查管道結合處有沒 有泄漏，滿水實驗 0.5 小時左右； 2）排水實驗是從室內機灌水，查看水能否順利排出，檢查管道安裝是否正確。

 5、保溫的安裝 格力家用中央空調安裝規范 21

（1） 保溫材料必須采用 B1 級阻燃橡塑材料，厚度符合公司材料工藝要求。

（2）銅管、分歧管、冷凝水管以及風管的保溫必須嚴密，保溫接縫處不能漏空氣或暴 露出管道。

（3）銅管、冷凝水管道穿過墻洞保溫不可間斷，特殊情況下可以采取發泡的辦法完成 保溫。

 6、管道支吊架的安裝

（1）家用中央空調系統（多聯機、風管機）冷媒系統要求必須采用三管制安裝（室 格力家用中央空調安裝規范 22 內部分）。

（2）空調管道的走向須遵循橫平豎直的原則，分歧管布局走向合理、吊架位置、間距 設置合理，工程整體應錯落有致，排列有序。

（3）管道支吊架的材料及結構須具備一定的機械強度，符合公司統一要求。

（4）管道走向盡力貼近墻角墻邊，減少管道布置對用戶裝修空間的的影響。

（5）穿墻或穿梁的管道洞口兩側 300mm 內須用支、吊、托架固定，確認無法在梁上 開孔時，應采用從梁下走管的方式。梁下兩側局部允許弧形的過度，梁下兩側 300mm 內須用支、吊、托架固定。

（6）吊架間距： 管 道 支 吊 架 的 安 裝 間 距 符 合 管 徑 相 關 要 求 間 隔 均 勻 ， 安 裝 平 整 。

（7）吊架安裝完成后，要對整體管路進行清理和整形，并在管路醒目位置、手操器安 裝位置、冷凝水開槽及接口位置張貼管路禁移動警示標志。開槽提醒標志及其它提醒 標識，并要求張貼統一，布置美觀。

7、帆布及出風風口的安裝

（1）帆布軟連接要求使用防火級柔性材料； 格力家用中央空調安裝規范

（2）帆布軟連接的長度選擇 100～200mm 為宜；

（3）機組出風口與裝修預留風口位置應平齊對應；

（4）帆布軟連接與預留風口邊框固定要求嚴密，帆布松緊程度適中。杜絕漏風及帆布 擁堵風口；

（5）裝飾風口加工制作時要求水平導風板在風口外側，垂直方向?qū)эL(fēng)板在風口內測。 導風板寬度建議 30mm。以利于冬季熱空氣送風循環；

（6）裝飾百葉送風口安裝時，風口平直，風口邊框與裝修立面吻合；

（7）安裝異形長風口應避免送回風氣流短路。

 8、電源線與通訊線的安裝：

（1）空調電源線路應采用專線供電，不得與其他用電設備共用一條電源線路。內、外 機應分別配置總斷路器，用于統一接通或切斷內、外機總電源。建議每一臺機組配置 獨立斷路器用于短路及異常過載保護； 格力家用中央空調安裝規范

（2）空調內、外機可采用不同的電源，但同一系統的內、外工作室必須統一供電；

（3）機組電源導線截面積應滿足機組大負荷運行需求，電源零線與接地線必須分開設 置，且保證接地線接地可靠；

（4）5 代多聯機通訊線一律采用 0.75*2BVV 材料；

（5）所有電源線、信號線都必須穿入獨立線管或線槽內，且分開敷設，間距保持 200mm 以上，防止信號干擾；

（6）電源線、通訊線線管與冷媒管道平行布置時，應保證吊架固定高度統一，布局規 范。

9 機組調試：

（1）調試前要對施工項目進行逐一檢查驗收。

（2）調試前根據管路長度計算出制冷劑的追加量，追加制冷劑時必須使用電子秤稱重， 精確控制追加量。 格力家用中央空調安裝規范 Power 家用多聯機制冷劑追加方法 50 米內無需追加。

（3）計劃調試前 8 小時對機組進行通電預熱。

（4）開機后，至少運行 30 分鐘，或系統自行退出。試期間認真觀察機組狀態，記 錄調試數據，填寫調試報告。

（5）邀請用戶現場監督、親筆簽署《家裝驗收?qǐng)?bào)告書》確認意見及簽名
